Wstęp

Wszystkie obwody .spice zostały przetestowane w programie ngspice, którego bazą jest SPICE3f5, więc zapewne także w większości programów pochodzących od SPICE3 powinno udać się je zasymulować.

Wszystkie pliki źródłowe są dość dobrze udokumentowane (opisuję gdzie jest wejście, wyjście, czasem nawet podam jakiś końcowy wzór), natomiast na końcu pliku – w instrukcji .plot lub .print – pokazuję co w danym obwodzie było obserwowane. Ponadto na początku prawie każdego pliku znajduje się odnośnik do pewnego PDF-a. Jest to informacja wyłącznie dla mnie, ponieważ pliki te, to niedostępne publicznie opracowania wykładowcy.

XCircuit

Schematy elektryczne zostały narysowane w programie XCircuit, są to pliki PostScriptowe. Chociaż XCircuit umożliwia generowanie plików spice na podstawie schematu (tzw. netlist), to wszystkie pliki zostały utworzone przez mnie „ręcznie” — ze względu na ich prostotę nie widziałem potrzeby, by wspierać się jakimś graficznym edytorem.

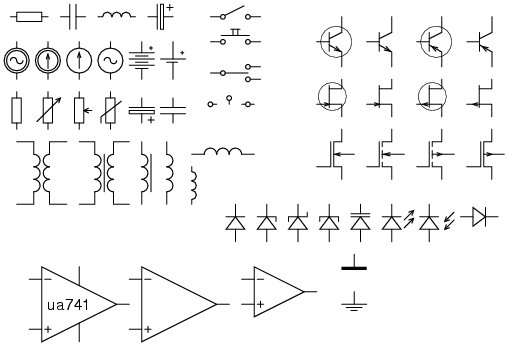

XCircuit nie posiada symboli elementów elektronicznych używanych w naszym kraju, toteż przygotowałem podstawową bibliotekę symboli.

Pobierz:

• źródłowy plik PS xcirpl.ps (wersja z 20.10.2005)
• gotowa do użycia w XCircuit biblioteka LPS xcirpl.lps

Bibliotekę LPS można wczytać z poziomu programu: menu File, pozycja Load Library, chociaż wygodniej zmienić plik /usr/share/xcircuit/xcstartup.py; można przy okazji zablokować ładowanie nieużywanych bibliotek. Końcówka mojego pliku wygląda tak:

# First library page
library("generic.lps", 1)
library("analog.lps", 1)
library("avlsi.lps", 1)
library("digital.lps", 1)

# Second library page
#library ("analoglib2.lps", 2)

# Third library page
#library ("ic_templates.lps", 3)

# Fourth library page
#library ("quadparts.lps", 4)

library ("xcirpl.lps", 5)
